SCR传动控制柜概述

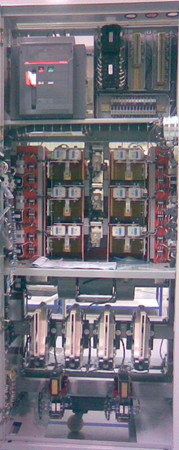

宝美、海尔海斯SCR传动控制柜都是模仿美国罗斯海尔(ROSS-HILL)系统生产的。该柜性能优越、可靠性高、操作和维修简便。SCR柜输出可调电压0-750VDC，电流可达1950A DC。柜子的上端装有2000A的断路器，具有欠压脱扣线圈和辅助触点。面板上安装电压表(0-1000VDC)、电流表(0-2000ADC)和通电指示灯等装置。SCR整流桥下用风机强制冷却。在整流桥的每相输入端装有熔断器，附有微动开关，它与温度传感器和进线断路器的脱扣线圈互锁。微动开关断开表示主熔断器损坏。温度过高时，温度传感器断开，常闭触点，无论主熔断器损坏或柜内温度过高都可使断路器脱扣跳闸。
主回路熔断器:600A/700V AC
励磁回路熔断器:60A/1000V AC或63A/1300V AC
可控硅:KP900-24和KP1800-22
以上消耗元器件，质量可靠，价格合理，欢迎各大用户来电咨询。 |
 |
|
|
■ 主回路熔断器 |
|
|
额定电流:600A
额定电压:700V AC
宝美型号:LE1076 (600A/700V)
海尔海斯型号:KT33g-600A/700V AC |
 |
|
|
|
■ 励磁回路熔断器 |
|
|
|
额定电流:60A或63A
额定电压:1000V或1300V AC
宝美型号:LE1051 (60A/1000V)
海尔海斯型号:KT30i-63A/1300V AC |
 |
|
|
|
■ 可控硅 |
|
|
额定电流:900A
额定电压:2400V AC
宝美型号:KP900-24
额定电流:1800A
额定电压:2200V AC
海尔海斯型号:KP1800-22 |
 |
| （注:宝美采用KP900-24双幷） |
|
