保护特性:aR
1000-1250V / 20-1400A
尺寸:BSH00 / BSH1 / BSH2 / BSH3 / BSH4a / BSH4 |
 |
|
■
额定电压1000-1250V AC(1000V,1250V AC)；
■ aR 短路保护；
■ 符合IEC60269.4标准和GB13539.4标准；
■ 产品采用99.999%纯银熔体，高强度瓷管，触刀镀银；
■ 尺寸符合DIN43620的要求，可与国内外隔离开关配套使用；
■ 可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护；
■ 当用户需要采集信号时，可以在熔断器加装(一常开一常闭)微动开关，订货时需注明。 |
|
|

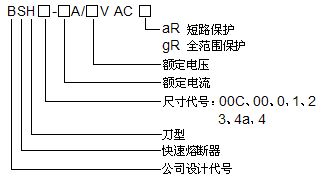

型号说明 |
|
|
 |
|
|
外形尺寸 |
|
|
|

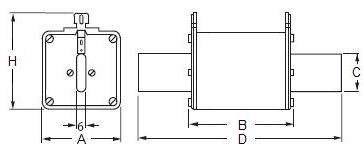

■ BSH系列00、1、2、3、4a尺寸 |
|
 |
|
型号 |
A |
B |
C |
D |
H |
|
BSH00 |
30 |
49 |
15 |
78 |
59 |
|
BSH1 |
48 |
68 |
20 |
135 |
60 |
|
BSH2 |
58 |
68 |
27 |
150 |
68 |
|
BSH3 |
68 |
68 |
33 |
150 |
85 |
|
BSH4a |
102 |
90 |
50 |
201 |
115 |
|
|

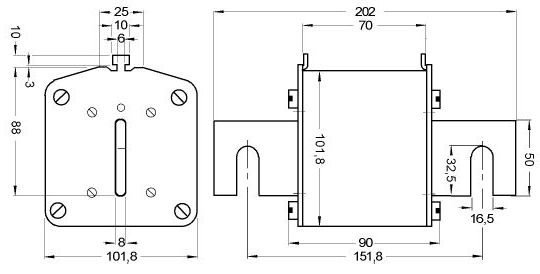

■ BSH4尺寸 |
|
 |
|
|
技术参数 |
|
|
|
型号 |
额定电流
(A) |
额定电压
(V) |
分断能力
(kA) |
保护特性 |
弧前
I2t
(A2s) |
熔断
I2t
(A2s) |
功耗
(W) |
|
BSH00 |
20 |
1000 |
100 |
aR |
15 |
110 |
8 |
|
25 |
28 |
210 |
9 |
|
32 |
70 |
390 |
11 |
|
40 |
105 |
760 |
13 |
|
50 |
215 |
1550 |
14 |
|
63 |
380 |
2750 |
16 |
|
80 |
815 |
5900 |
18 |
|
100 |
1550 |
11500 |
21 |
|
125 |
3000 |
22000 |
23 |
|
160 |
6250 |
45000 |
26 |
|
200 |
900 |
12000 |
86500 |
31 |
|
225 |
18000 |
115000 |
33 |
|
BSH1 |
63 |
1000
1250 |
100 |
aR |
130 |
820 |
15 |
|
80 |
200 |
1450 |
18 |
|
100 |
390 |
2700 |
22 |
|
125 |
585 |
4100 |
23 |
|
160 |
1250 |
8300 |
35 |
|
200 |
2450 |
17500 |
40 |
|
250 |
4600 |
31000 |
45 |
|
315 |
7300 |
52000 |
55 |
|
350 |
12000 |
73000 |
62 |
|
BSH2 |
160 |
1000
1250 |
100 |
aR |
1450 |
8000 |
36 |
|
200 |
2500 |
18000 |
42 |
|
250 |
4700 |
30000 |
48 |
|
315 |
7580 |
41500 |
51 |
|
350 |
8000 |
47000 |
55 |
|
400 |
13000 |
79000 |
66 |
|
450 |
16000 |
120000 |
72 |
|
500 |
24000 |
160000 |
77 |
|
BSH3 |
315 |
1000
1250 |
100 |
aR |
8100 |
48500 |
78 |
|
350 |
82000 |
49000 |
85 |
|
400 |
12900 |
78000 |
88 |
|
450 |
13500 |
85000 |
91 |
|
500 |
15060 |
99000 |
97 |
|
560 |
21000 |
148000 |
110 |
|
630 |
34000 |
255000 |
114 |
|
700 |
46000 |
320000 |
120 |
|
800 |
72000 |
490000 |
125 |
|
BSH4a
BSH4 |
900 |
1000
1250 |
100 |
aR |
178400 |
875000 |
140 |
|
1000 |
185000 |
959000 |
150 |
|
1100 |
195000 |
1050000 |
160 |
|
1250 |
220000 |
1100000 |
185 |
|
1400 |
300000 |
1600000 |
200 |
|
|
|
特性曲线 |
|
|
|
 |
 |

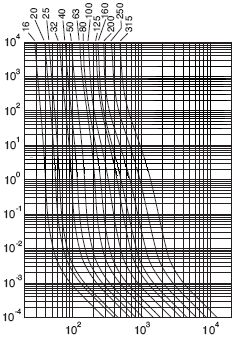

| BSH00 时间—电流曲线表 |

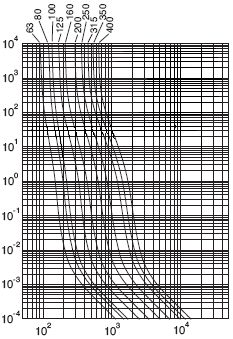

BSH1 时间—电流曲线表 |
 |
 |

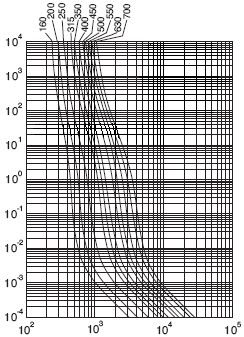

| BSH2 时间—电流曲线表 |

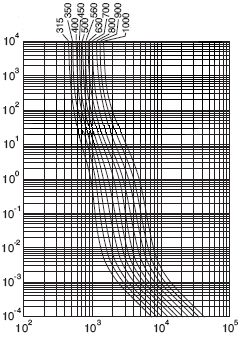

BSH3 时间—电流曲线表 |
|
|
熔断器互换表 |
|
|
|
BSH00
系列可替代以下进口型号
(1000V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIEMENS |
JEAN MULLER |
SIBA |
EFEN |
|
BSH00-10A/1000V |
170M1558 |
- |
- |
- |
- |
- |
|
BSH00-16A/1000V |
170M1559 |
- |
- |
- |
- |
- |
|
BSH00-20A/1000V |
170M2673 |
- |
- |
- |
- |
- |
|
BSH00-25A/1000V |
170M2674 |
- |
- |
- |
- |
- |
|
BSH00-32A/1000V |
170M2675 |
- |
- |
- |
- |
- |
|
BSH00-35A/1000V |
170M2676 |
- |
- |
- |
- |
- |
|
BSH00-40A/1000V |
170M2677 |
- |
- |
- |
- |
- |
|
BSH00-50A/1000V |
170M2678 |
- |
- |
- |
- |
- |
|
BSH00-63A/1000V |
170M2679 |
- |
- |
- |
- |
- |
|
BSH00-80A/1000V |
170M2680 |
- |
- |
- |
- |
- |
|
BSH00-100A/1000V |
170M2681 |
- |
- |
- |
- |
- |
|
BSH00-125A/1000V |
170M2682 |
- |
- |
- |
- |
- |
|
BSH00-160A/1000V |
170M2683 |
- |
- |
- |
- |
- |
|
BSH00-200A/1000V |
170M2684 |
- |
- |
- |
- |
- |
|
|
