保护特性:aR
380-2000V / 30-3600A
尺寸:1* / 1 / 2 / 3* / 3 / 4 / 5 / 6 |
 |
|
■
产品采用99.999%纯银熔体，95瓷管，触刀镀银；
■ 符合IEC60269.4标准和GB13539.4标准；
■ 可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护； |
|
|
|
|
技术目录 |
|
|
|
|
|
|
|
|
规格参数 |
|
|
|
型
号 |
额定电压
(V) |
额定电流
(A) |
冷却 |

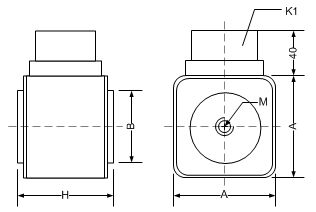

外形安装尺寸
(mm) |
|
H |
A |
B |
M |
|
BSP1* |
500、690 |
30、50、63、80、100、150、200 |
自冷 |
51 |
40 |
17 |
M8-10 |
|
800、1000 |
30、50、63、80、100、120、160 |
80 |
|
1250、1500、2000 |
30、50、63、80、100、120、160 |
126 |
|
BSP1 |
500、690 |
30、50、63、80、100、160、200、250、315、350、400 |
自冷 |
51 |
51 |
25 |
M8-10 |
|
800 |
75 |
|
1000 |
30、50、63、80、100、160、200、250、315、350、400 |
80 |
|
1250 |
30、50、63、80、100、160、200、250、315 |
75 |
|
1500、200 |
126 |
|
BSP2 |
500、690 |
400、450、500、550、630、700、750、800 |
自冷 |
51 |
60 |
35 |
M10-10 |
|
800 |
75 |
|
1000、1250 |
400、450、500、550、630、700、750 |
75/86 |
|
1500、2000 |
400、450、500、550、630 |
126 |
|
BSP3* |
500 |
560、630、700、800、900、1000、1250 |
自冷 |
57 |
72 |
40 |
M10-10 |
|
800、1000 |
500、
560、630、700、800 |
77 |
|
1250 |
630、800、9000、1000 |
94 |
|
BSP3 |
400、500、690 |
900、1000、1100、1250、1400、1500、1600 |
自冷 |
51 |
75 |
45 |
M12-10 |
|
800 |
900、1000、1250、1400、1500 |
75 |
|
1000 |
630、700、800、900、1000、1250、1400 |
75 |
|
1250 |
630、700、800、900、1000、1250 |
75/80 |
|
1500 |
630、700、800、900、1000 |
93 |
|
2000 |
630、700、800、900 |
126 |
|
BSP4 |
500、690 |
1500、1600、
1800、2000、2200 |
自冷
水冷 |
60 |
85 |
54 |
M12-10 |
|
800 |
1500、1600、
1800、2000 |
80 |
|
1000、1250 |
90 |
|
1500、2000 |
1000、1250、1400 |
130 |
|
BSP5 |
500、690 |
1600、1800、2000、2300、2400、2500、3000 |
水冷 |
60 |
105 |
70 |
M16-14 |
|
800 |
1600、1800、2000、2300、2400、2500 |
80 |
|
1000 |
1250、1400、1600、2000、2300、2500 |
90 |
|
BSP6 |
380、500、690 |
2300、2500、2800、3000、3200、3400、3600 |
水冷 |
60 |
118 |
84 |
M16-14 |
|
800 |
80 |
|
1000 |
2300、2500、2800、3000、3200 |
90 |
|
1250 |
100 |
|
1500 |
130 |
|
|
|
|
型号示例：BSP3-1000A/1000V AC aR |
|
 |
| |
|
|
|
熔断器互换表 |
|
|
|
BSP1
系列可替代以下进口型号
(690V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP1-200A/690V |
170M4458 |
170M4408 |
6,9URD31TTF0200 |
N300001 |
2066432 |
|
BSP1-250A/690V |
170M4459 |
170M4409 |
6,9URD31TTF0250 |
P300002 |
|
BSP1-315A/690V |
170M4460 |
170M4410 |
6,9URD31TTF0315 |
Q300003 |
|
BSP1-350A/690V |
170M4461 |
170M4411 |
6,9URD31TTF0350 |
M300046 |
|
BSP1-400A/690V |
170M4462 |
170M4412 |
6,9URD31TTF0400 |
R300004 |
|
BSP1-450A/690V |
170M4463 |
170M4413 |
6,9URD31TTF0450 |
S300005 |
|
BSP1-500A/690V |
170M4464 |
170M4414 |
6,9URD31TTF0500 |
T300006 |
|
BSP1-550A/690V |
170M4465 |
170M4415 |
6,9URD31TTF0550 |
V300007 |
|
BSP1-630A/690V |
170M4466 |
170M4416 |
6,9URD31TTF0630 |
W300008 |
|
BSP1-700A/690V |
170M4467 |
170M4417 |
6,9URD31TTF0700 |
X300009 |
|
BSP1-800A/690V |
170M4468 |
170M4418 |
6,9URD31TTF0800 |
Y300401 |
|
|
BSP2
系列可替代以下进口型号
(690V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP2-400A/690V |
170M5458 |
170M5408 |
6,9URD32TTF0400 |
H300065 |
2067432 |
|
BSP2-450A/690V |
170M5459 |
170M5409 |
6,9URD32TTF0450 |
J300066 |
|
BSP2-500A/690V |
170M5460 |
170M5410 |
6,9URD32TTF0500 |
K300067 |
|
BSP2-550A/690V |
170M5461 |
170M5411 |
6,9URD32TTF0550 |
L300068 |
|
BSP2-630A/690V |
170M5462 |
170M5412 |
6,9URD32TTF0630 |
M300069 |
|
BSP2-700A/690V |
170M5463 |
170M5413 |
6,9URD32TTF0700 |
N300070 |
|
BSP2-800A/690V |
170M5464 |
170M5414 |
6,9URD32TTF0800 |
P300071 |
|
BSP2-900A/690V |
170M5465 |
170M5415 |
6,9URD32TTF0900 |
Q300072 |
|
BSP2-1000A/690V |
170M5466 |
170M5416 |
6,9URD32TTF1000 |
S300074 |
|
BSP2-1100A/500V |
170M5467 |
170M5417 |
6URD32TTF1100 |
M300759 |
|
BSP2-1250A/500V |
170M5468 |
170M5418 |
5,5URD32TTF1250 |
P301060 |
|
|
BSP3
系列可替代以下进口型号
(690V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP3-500A/690V |
170M6458 |
170M6408 |
6,9URD33TTF0500 |
V300076 |
2068332 |
|
BSP3-550A/690V |
170M6459 |
170M6409 |
6,9URD33TTF0550 |
W300077 |
|
BSP3-630A/690V |
170M6460 |
170M6410 |
6,9URD33TTF0630 |
X300078 |
|
BSP3-700A/690V |
170M6461 |
170M6411 |
6,9URD33TTF0700 |
Y300079 |
|
BSP3-800A/690V |
170M6462 |
170M6412 |
6,9URD33TTF0800 |
Z300080 |
|
BSP3-900A/690V |
170M6463 |
170M6413 |
6,9URD33TTF0900 |
A300081 |
|
BSP3-1000A/690V |
170M6464 |
170M6414 |
6,9URD33TTF1000 |
B300082 |
|
BSP3-1100A/690V |
170M6465 |
170M6415 |
6,9URD33TTF1100 |
C300083 |
|
BSP3-1250A/690V |
170M6466 |
170M6416 |
6,9URD33TTF1250 |
D300084 |
|
BSP3-1400A/690V |
170M6467 |
170M6417 |
6,9URD33TTF1400 |
E300085 |
|
BSP3-1500A/600V |
170M6468 |
170M6418 |
6URD33TTF
1500 |
Y300585 |
|
BSP3-1600A/600V |
170M6469 |
170M6419 |
6URD33TTF
1600 |
Z300586 |
|
BSP3-1800A/500V |
170M6470 |
170M6420 |
6URD33TTF
1800 |
A300587 |
|
BSP3-2000A/550V |
170M6471 |
170M6421 |
5,5URD33TTF
2000 |
B300588 |
|
|
BSP1
系列可替代以下进口型号
(1000V AC) |
|
博悦公司型号 |
BUSSMANN |
JEAN MULLER |
|
BSP1-160A/1000V |
170M4951 |
170M4921 |
G1MUF1/160A/1000V |
R1144941 |
|
BSP1-200A/1000V |
170M4952 |
170M4922 |
G1MUF1/200A/1000V |
R1145241 |
|
BSP1-250A/1000V |
170M4953 |
170M4923 |
G1MUF1/250A/1000V |
R1145641 |
|
BSP1-315A/1000V |
170M4954 |
170M4924 |
G1MUF1/315A/1000V |
R1145941 |
|
BSP1-350A/1000V |
170M4955 |
170M4925 |
|
|
|
BSP1-400A/1000V |
170M4956 |
170M4926 |
|
|
|
BSP1-450A/1000V |
170M4957 |
170M4927 |
|
|
|
BSP1-500A/1000V |
170M4958 |
170M4928 |
|
|
|
BSP1-550A/1000V |
170M4959 |
170M4929 |
|
|
|
BSP1-630A/1000V |
170M4960 |
170M4930 |
|
|
|
|
BSP2
系列可替代以下进口型号
(1000V AC) |
|
博悦公司型号 |
BUSSMANN |
JEAN MULLER |
|
BSP2-250A/1000V |
170M5952 |
170M5922 |
|
|
|
BSP2-315A/1000V |
170M5953 |
170M5923 |
G2MUF1/315A/1000V |
R2145941 |
|
BSP2-350A/1000V |
170M5954 |
170M5924 |
G2MUF1/350A/1000V |
R2146041 |
|
BSP2-400A/1000V |
170M5955 |
170M5925 |
G2MUF1/400A/1000V |
R2146241 |
|
BSP2-450A/1000V |
170M5956 |
170M5926 |
G2MUF1/450A/1000V |
R2146441 |
|
BSP2-500A/1000V |
170M5957 |
170M5927 |
G2MUF1/500A/1000V |
R2146641 |
|
BSP2-550A/1000V |
170M5958 |
170M5928 |
|
|
|
BSP2-630A/1000V |
170M5959 |
170M5929 |
|
|
|
BSP2-700A/1000V |
170M5960 |
170M5930 |
|
|
|
BSP2-800A/1000V |
170M5960 |
170M5931 |
|
|
|
|
BSP3
系列可替代以下进口型号
(1000V AC) |
|
博悦公司型号 |
BUSSMANN |
JEAN MULLER |
|
BSP3-315A/1000V |
170M8600 |
170M8500 |
|
|
|
BSP3-350A/1000V |
170M8601 |
170M8501 |
|
|
|
BSP3-400A/1000V |
170M8602 |
170M8502 |
|
|
|
BSP3-450A/1000V |
170M8603 |
170M8503 |
|
|
|
BSP3-500A/1000V |
170M8604 |
170M8504 |
G3MUF1/500A/1000V |
R3146641 |
|
BSP3-550A/1000V |
170M8605 |
170M8505 |
|
|
|
BSP3-630A/1000V |
170M8606 |
170M8506 |
G3MUF1/630A/1000V |
R3146941 |
|
BSP3-700A/1000V |
170M8607 |
170M8507 |
G3MUF1/710A/1000V |
R3147041 |
|
BSP3-800A/1000V |
170M8608 |
170M8508 |
G3MUF1/800A/1000V |
R3147241 |
|
BSP3-900A/1000V |
170M8609 |
170M8509 |
|
|
|
BSP3-1000A/1000V |
170M8610 |
170M8510 |
|
|
|
BSP3-1100A/1000V |
170M8611 |
170M8511 |
|
|
|
|
BSP1
系列可替代以下进口型号
(1250V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP1-160A/1250V |
170M4388 |
170M4488 |
12,5URD71TTF0160 |
B300749 |
2076132 |
|
BSP1-200A/1250V |
170M4389 |
170M4489 |
12,5URD71TTF0200 |
Z300517 |
|
BSP1-250A/1250V |
170M4390 |
170M4490 |
12,5URD71TTF0250 |
A300518 |
|
BSP1-315A/1250V |
170M4391 |
170M4491 |
12,5URD71TTF0315 |
B300519 |
|
BSP1-350A/1250V |
170M4392 |
170M4492 |
12,5URD71TTF0350 |
C300520 |
|
BSP1-400A/1250V |
170M4393 |
170M4493 |
12,5URD71TTF0400 |
D300521 |
|
BSP1-450A/1250V |
170M4394 |
170M4494 |
12,5URD71TTF0450 |
E300522 |
|
BSP1-500A/1100V |
170M4395 |
170M4495 |
11URD71TTF0500 |
F300523 |
|
BSP1-550A/1100V |
170M4396 |
170M4496 |
11URD71TTF0550 |
G300524 |
|
BSP1-630A/1100V |
170M4397 |
170M4497 |
11URD71TTF0630 |
H300525 |
|
|
BSP2
系列可替代以下进口型号
(1250V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP2-250A/1250V |
170M5388 |
170M5588 |
12,5URD72TTF0250 |
X301573 |
2077132 |
|
BSP2-280A/1250V |
170M5389 |
170M5589 |
12,5URD72TTF0280 |
Y300493 |
|
BSP2-315A/1250V |
170M5390 |
170M5590 |
12,5URD72TTF0315 |
Z300494 |
|
BSP2-350A/1250V |
170M5391 |
170M5591 |
12,5URD72TTF0350 |
A300495 |
|
BSP2-400A/1250V |
170M5392 |
170M5592 |
12,5URD72TTF0400 |
B300496 |
|
BSP2-450A/1250V |
170M5393 |
170M5593 |
12,5URD72TTF0450 |
C300497 |
|
BSP2-500A/1250V |
170M5394 |
170M5594 |
12,5URD72TTF0500 |
D300498 |
|
BSP2-550A/1250V |
170M5395 |
170M5595 |
12,5URD72TTF0550 |
E300499 |
|
BSP2-630A/1100V |
170M5396 |
170M5596 |
12,5URD72TTF0630 |
F300500 |
|
BSP2-700A/1000V |
170M5397 |
170M5597 |
11URD72TTF0700 |
G300501 |
|
BSP2-800A/1000V |
170M5398 |
170M5598 |
11URD72TTF0800 |
H300502 |
|
|
BSP3
系列可替代以下进口型号
(1250V AC) |
|
博悦公司型号 |
BUSSMANN |
FERRAZ |
SIBA |
|
BSP3-315A/1250V |
170M6338 |
170M6588 |
12,5URD73TTF0315 |
J300503 |
2078132 |
|
BSP3-350A/1250V |
170M6339 |
170M6589 |
12,5URD73TTF0350 |
K300504 |
|
BSP3-400A/1250V |
170M6340 |
170M6590 |
12,5URD73TTF0400 |
L300505 |
|
BSP3-450A/1250V |
170M6341 |
170M6591 |
12,5URD73TTF0450 |
M300506 |
|
BSP3-500A/1250V |
170M6342 |
170M6592 |
12,5URD73TTF0500 |
N300507 |
|
BSP3-550A/1250V |
170M6343 |
170M6593 |
12,5URD73TTF0550 |
P300508 |
|
BSP3-630A/1250V |
170M6344 |
170M6594 |
12,5URD73TTF0630 |
Q300509 |
|
BSP3-700A/1250V |
170M6345 |
170M6595 |
12,5URD73TTF0700 |
R300510 |
|
BSP3-800A/1100V |
170M6346 |
170M6596 |
12,5URD73TTF0800 |
S300511 |
|
BSP3-900A/1000V |
170M6347 |
170M6597 |
12URD73TTF0900 |
T300512 |
|
BSP3-1000A/1000V |
170M6348 |
170M6598 |
10URD73TTF1000 |
V300513 |
|
BSP3-1100A/1000V |
170M6349 |
170M6599 |
9.5URD73TTF1100 |
W300514 |
|
|
|
|
|
